TAEevo TECH (7 - 259 kW)
„TAEevo TECH“ je kompaktná kompresorová chladiaca jednotka so vzduchom chladeným kondenzátorom, určená pre chladenie vody priemyslových technológií. Konštrukčné riešenie kondenzátoru umiestneného na jednej strane chladiča je úsporou pre priestorové umiestnenie. Integrovaný hydraulický modul o objeme 25 až 500 litrov zaisťuje akumuláciu chladnej vody, ale taktiež zabraňuje veľkým výkonnostným špičkám z technológie. Jednotky rady 081-602 sú vybavené hermetickými SCROLL kompresormi PERFORMER. Štandardne sú plnené ekologickým chladivom R410A.
Popis:
Modelová rada chladičov TAEevo TECH je svojou kompaktnosťou, spoľahlivosťou, variabilitou a všestrannou použiteľnosťou, špičkovým zariadením v obore priemyslových chladičov. Pre Vaše technológie ponúka 18 modelov v rozsahu chladiaceho výkonu od 0,3kW do 150kW. Pre predstavu ich môžeme podľa veľkosti konštrukcie rozdeliť do troch referenčných skupín: 0,3 až 11kW, 11 až 90kW a 91 až 150kW.
Pri podrobnejšom prieskume chladiča si všimneme tlakovú akumulačnú nádrž s integrovaným výparníkom o objeme 25 až 500 litrov podľa výkonu, štandardné čerpadlo P3 alebo P5 s výtlakom 3 alebo 5 barov, chladivové kompresory piestové (pre modely M03-051),rotačné (pre modely M05-M10), SCROLL (od modelu 081), axiálne alebo radiálne ventilátory a vzduchové kondenzátory umiestnené iba na jednej strane chladiča pre zmenšenie zastavanej plochy. Ostatné komponenty vodného a chladivového okruhu sú špičkovej kvality od popredných výrobcov. Riadiace karty sú autonómne s intuitívnym ovládaním. Systém automatického dopĺňania vody alebo nemrznúcej zmesy do vodného okruhu je najlepším riešením pre zaistenie trvalého a funkčného chodu. Chladiče je možné umiestniť zvnútra aj zvonku budovy, podľa dispozície a priestorových možností. Pokiaľ je jednotka umiestnená mimo vykurované priestory, je potrebné vyriešiť otázku protimrazovej ochrany. Protimrazové opatrenia sa realizujú pomocou nemrznúcich kvapalín alebo vykurovacích káblov. Samozrejmosťou je použitie chladiva R410A alebo aj špeciálne R134a, ktoré je šetrné k životnému prostrediu a spĺňa podmienky Kjótského protokolu. Vždy je však nutné, dodržiavať pravidlá stanovené nariadením vlády o revíziách a kontrolách chladiacich zariadení.
Úsporu energie je možné riešiť aj u týchto jednotiek a to:
- spätným využitím ohriatého vzduchu pre vykurovanie skladov, výrobných a iných priestorov pomocou vzduchotechnického potrubia „VZT",
- znížením spotreby elektrickej energie vďaka kombinácii jednotiek TAEevo a vzduchových chladičov RWD, ktoré v zimnom období nahradzujú chladenie kompresorovou jednotkou. Pre jednoduchú inštaláciu je možné použiť blokovú jednotku ARIES FC alebo PHOENIX FC s integrovaným „freecoolingom" alebo niekedy nazývané "voľné chladenie".
Zákazníci si tento model chladiča natoľko obľúbili, že niektoré modely držíme skladom, alebo sú ku dispozícii na zapožičanie. Pokiaľ by bol chladiaci výkon priemyslového chladiča TAEevo predsa len nižší ako požadujete, môžete si vybrať z výkonnejšej rady HERCULES alebo nás kontaktovať a my Vám radi poradíme s výberom vhodného chladiču.
ŠTANDARDNÉ VYBAVENIE
• akumulačná nádoba s integrovaným výparníkom pre tlakovo uzavrené a otvorené systémy
• integrované obehové čerpadlo P3 (3 bar)
• chladivo R410A
• autonómne riadenie jednotky
• axiálne ventilátory s krokovou reguláciou
• vzduchové filtre kondenzátorov
• ochrana triedy IP54 (neplatí pre typ “M”)
VOLITEĽNÉ PRÍSLUŠENSTVO
• Chladivo R134a
• Elektrické napájanie 460V/3f/60Hz
• Expanzná nádoba pre uzavrené a otvorené vodné systémy
• Bez alebo s čerpadlom o tlaku 3 a 5 bar
• Plynulá regulácia otáčok ventilátorov
• Radiálny ventilátor s regulátorom otáčok pre vzduchotechniku
• Neželezná hydraulická sada pre agresívnu vodu
• LASERová verzia pre extrémnu presnosť výstupnej teploty vody +/- 0,5°C
• Diaľkové ovládanie
• Antikorózna úprava pre trubkovnice kondenzátorov
• Komunikačný protokol pre nadradené riadiace systémy a BMS systémy
VÝHODY
• Flexibilné použitie v priemyslovom chladení
• Vysoká spoľahlivosť
• Možnosť výberu použitého chladiva
• Presná výstupná teplota s náhlym naplnením veľkej akumulačnej nádoby
• Vďaka menším rozmerom jednotky a umiestneniu kondenzátorov na jednej strane, je minimálny nárok na priestor pre inštaláciu
• Jednoduché pripojenie a spustenie
• Jednoduchá demontáž panelu pre lepší prístup ku komponentom chladivového okruhu
• Mikroprocesorová karta je navrhnutá pre zmenu nastavenia a ovládania jednotky
• Kompatibilita s najmodernejšími nadradenými riadiacími systémami a BMS rozhraním.
Chladiaci výkon (1,4 - 4,4 kW)
TAEevo | M03 | M05 | M10 |
El. napájanie V/Ph/Hz | 230 ± 10% / 1 / 50 (1) | ||
Chladiaci výkon [kW] (1) | 1,4 | 2,5 | 4,4 |
Elektrický príkon [kW] (2) | 0,5 | 0,8 | 1,4 |
Šírka [mm] | 325 | 575 | 575 |
Dĺžka [mm] | 730 | 593 | 593 |
Výška [mm] | 540 | 786 | 786 |
Hmotnosť [kg] | 46,5 | 77 | 83,3 |
(1) Platí za podmienok: výstupná teplota vody = 15 °C; delta t = 5 °C; okolitá teplota vzduchu = 25 °C.
(2) Príkon kompresorov
TAE evo M03 používa ekologické chladivo R134a
TAE evo M05,M10 používa ekologické chladivo R407C
Chladiaci výkon (7,3 -100,2 kW)
TAEevo TECH | 015 | 020 | 031 | 051 | 081 | 101 | 121 | 161 | 201 | 251 | 301 | 351 |
El. napájanie V/Ph/Hz | 400 ± 10% / 3 / 50 (1) | |||||||||||
Chladiaci výkon [kW] (1) | 7,3 | 9,5 | 13,8 | 20,4 | 28,4 | 41,9 | 52,2 | 59,2 | 67,4 | 80,8 | 88,3 | 100,2 |
Elektrický príkon [kW] (2) | 1,85 | 2,1 | 3,7 | 5,0 | 6,3 | 8,5 | 10,3 | 12,9 | 15,3 | 17,3 | 19,0 | 22,6 |
Šírka [mm] | 560 | 560 | 660 | 660 | 760 | 760 | 760 | 760 | 866 | 866 | 866 | 866 |
Dĺžka [mm] | 1250 | 1250 | 1280 | 1280 | 1860 | 1860 | 1860 | 1860 | 2205 | 2205 | 2205 | 2205 |
Výška [mm] | 750 | 750 | 1340 | 1340 | 1390 | 1390 | 1390 | 1390 | 2005 | 2005 | 2005 | 2005 |
Hmotnosť [kg] | 127 | 132 | 200 | 220 | 331 | 386 | 405 | 416 | 553 | 650 | 740 | 757 |
(1) Platí za podmienok: výstupná teplota vody = 15 °C; delta t = 5 °C; okolitá teplota vzduchu = 25 °C.
(2) Príkon kompresorov
TAE evo 015,020,031,051,081,101,121,161,201,251,301,351 používa ekologické chladivo R410A
Chladiaci výkon (126,2 -175,4 kW)
TAEevo TECH | 402 | 502 | 602 |
El. napájanie V/Ph/Hz | 400 ± 10% / 3 / 50 (1) | ||
Chladiaci výkon [kW] (1) | 126,2 | 146,6 | 175,4 |
Elektrický príkon [kW] (2) | 27 | 30,3 | 35,9 |
Šírka [mm] | 1255 | 1255 | 1255 |
Dĺžka [mm] | 3200 | 3200 | 3200 |
Výška [mm] | 2140 | 2140 | 2140 |
Hmotnosť [kg] | 1245 | 1245 | 1245 |
(1) Platí za podmienok: výstupná teploty vody = 15 °C; delta t = 5 °C; okolitá teplota vzduchu = 25 °C.
(2) Príkon kompresorov
TAE evo 402,502,602 používa ekologické chladivo R410A

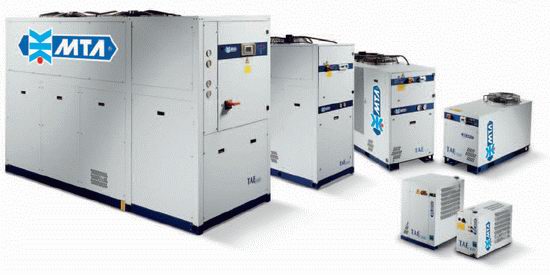

Typy veľkostí rady TAEevo TECH
